신호 처리 업무를 하면서 가끔씩은 디지털 필터가 필요한 경우가 있습니다. 저도 최근에 DC 성분을 제거하는 DC 제거 필터가 필요해서 검색을 해보니 아래 주소에서 굉장히 좋은 글을 발견할 수 있었습니다.

DC 제거 필터 관련 읽어볼만한 글

https://www.embedded.com/design/configurable-systems/4007653/DSP-Tricks-DC-Removal

위 링크의 글에서 확인할 수 있는 바와 같이 가장 기본적인 DC 제거 필터의 시간 도메인 수식은 아래와 같습니다.

DC 제거 필터 수식

x[n] - x[n-1] = y[n] – a* y[n-1], a < 0

DC 제거 필터의 zero 가 1 이 됨으로서 DC 에 무한대의 attenuation 을 주게 되고 a 값이 1 에 가까워 질수록 notch 의 기울기가 증가하게 됩니다.

numerator [1 -1], denominator [1 -0.95] 인 경우의 DC 필터에 대해 MATLAB을 사용하여 알아보면~

freqz 명령어를 통해 Frequency response 를 확인할 수 있고 명령어는 아래와 같습니다.

freqz([1 -1], [1 -0.95],512,1000)

zero-pole plot 을 확인하기 위해스는 zplane 명령어를 사용하고 아래와 같이 확인 할 수 있습니다.

zplane([1 -1], [1 -0.95])

Impulse response 에 대해 확인하기 위해서는 impz 함수를 사용하고 아래 예와 같이 사용합니다.

impz([1 -1], [1 -0.95])

디지털 필터 관련 참고 자료들

IIR Filter 관련 읽어볼만한 글

http://www.eas.uccs.edu/~mwickert/ece2610/lecture_notes/ece2610_chap8.pdf

Lecture Notes

http://www.eas.uccs.edu/~mwickert/ece2610/lecture_notes/

DC 필터 이외의 다양한 필터들에 대한 수식들

저주파 통과 필터

y[k] = a*y[k-1]+(1-a)*x[k],  a < 0

고주파 통과 필터

y[k] = -a*y[k-1]+(1-a)*x[k], a < 0

평균 필터

y[k] = [(k-1)/k]*y[k-1]+(1/k)*x[k]

N 이동평균 필터

y[k] = y[k-1] + (x[k]-x[k-N])/N



아래 글에도 답변을 달았지만 MATLAB 에서도 linked list 를 구성 할 수 있습니다.



http://kin.naver.com/qna/detail.nhn?d1id=1&dirId=104&docId=194575538&page=1#answer1



위 글에서 소개한 바와 같이 MATLAB 에서 linked list 를 구성하고자 하는 경우 classdef 을 사용했는데요~



오늘은 간단하게 Filter Class 를 하나 만들어보죠.



Filter 함수는 아래 주소에서 소개하듯이 1차원 디지털 필터입니다.



http://www.mathworks.co.kr/kr/help/matlab/ref/filter.html



MATLAB filter() 함수에 대해서는 아래 포스팅에서도 소개한 바가 있습니다.

2013/09/21 - [programming language/MATLAB] - MATLAB filter() 함수의 고급 사용


2011/03/01 - [programming language/MATLAB] - conv(), filter(), 인수분해 전개



filter 함수를 루프 내에서 사용하고자 하는 경우 그 연속성을 위해 filter의 state 를 계속해서 출력했다 저장했다 해야 하는데~



이런 경우 Class 의 형태로 만들어서 사용하는 게 편리하다고 생각합니다.



제가 사용하고 있는 Filter Class 는 아래 코드의 filter_O.m 파일입니다.


filter_O.m Class 는 굉장히 간단하게 구성되어 있는데요~



filter_O의 생성자에서 필터의 numerator b 값과 denominator a 값을 설정하고~



멤버 함수인 filtering() 함수를 사용해서 filtering 을 수행하면 됩니다.



Filter 의 state 인 zi 값은 멤버 변수로 만들었고, 멤버 변수 out 이 필터의 출력 값입니다.


아래 코드의 Filtertest.m 파일을 실행해 보시면~



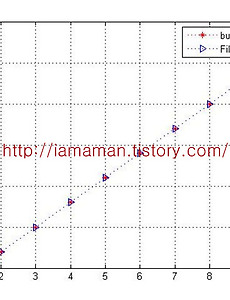

아래 그림과 같이 기존 filter 함수와 동일한 결과를 나타내는것을 확인 할 수 있습니다.
